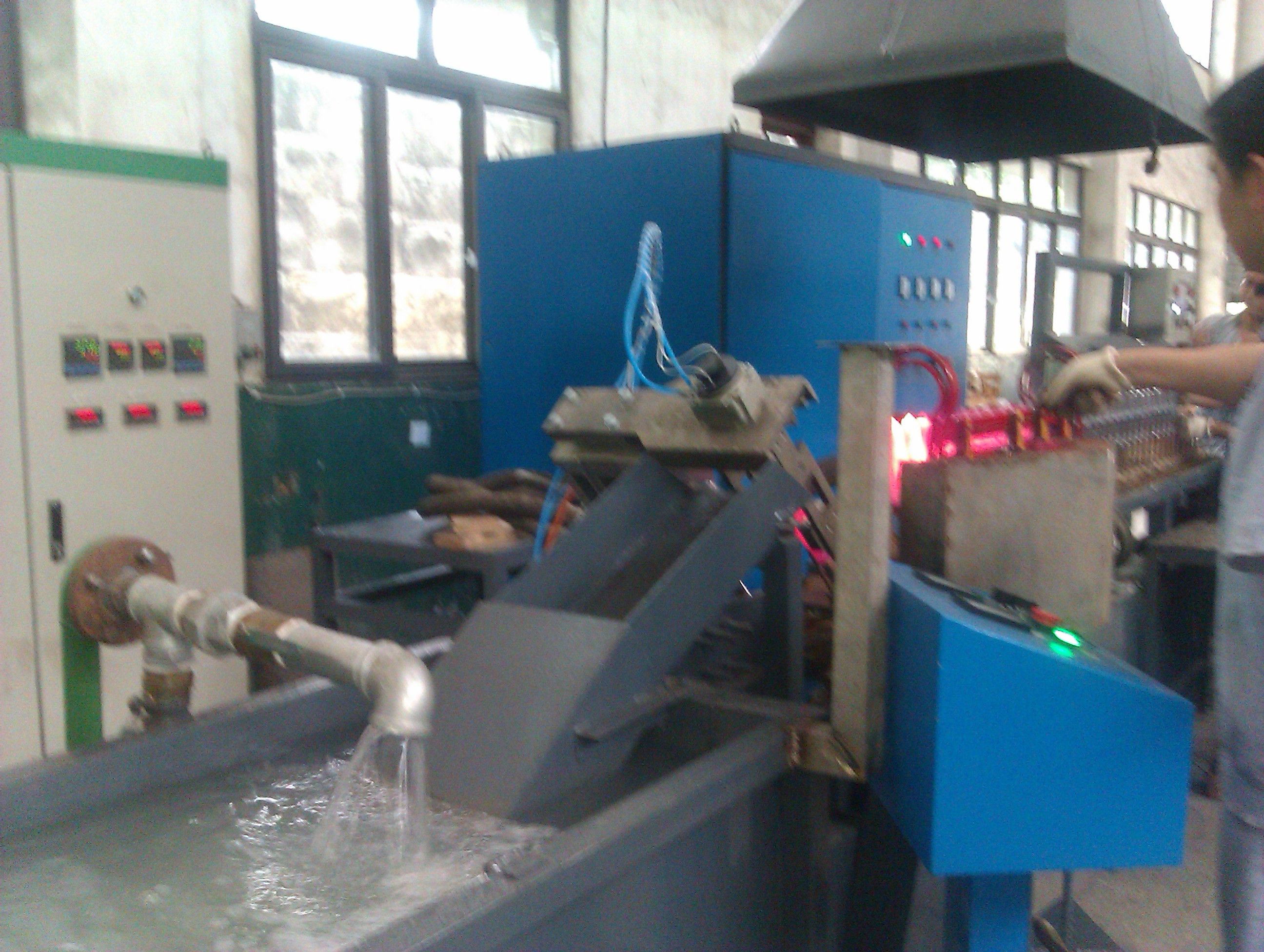

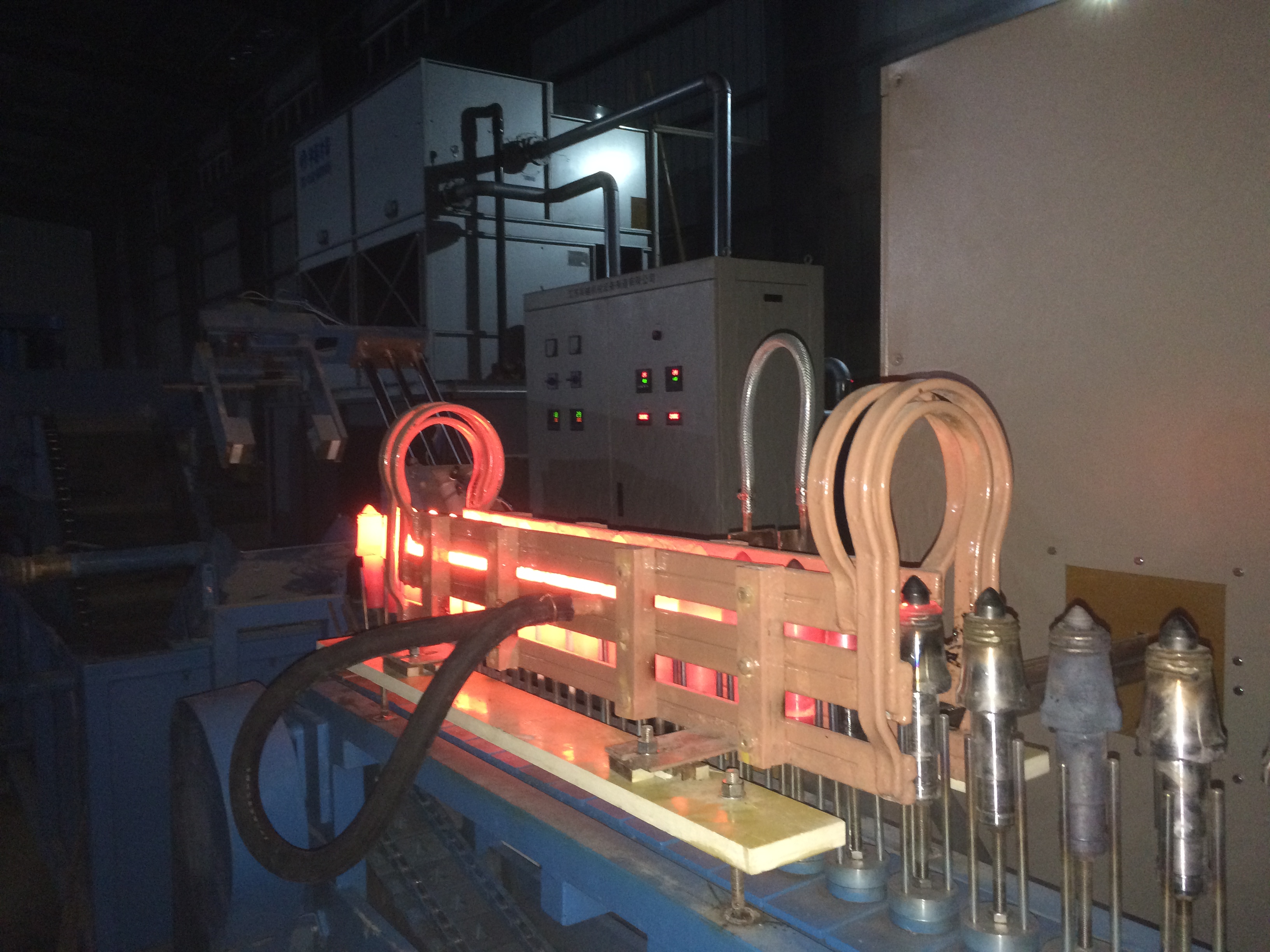

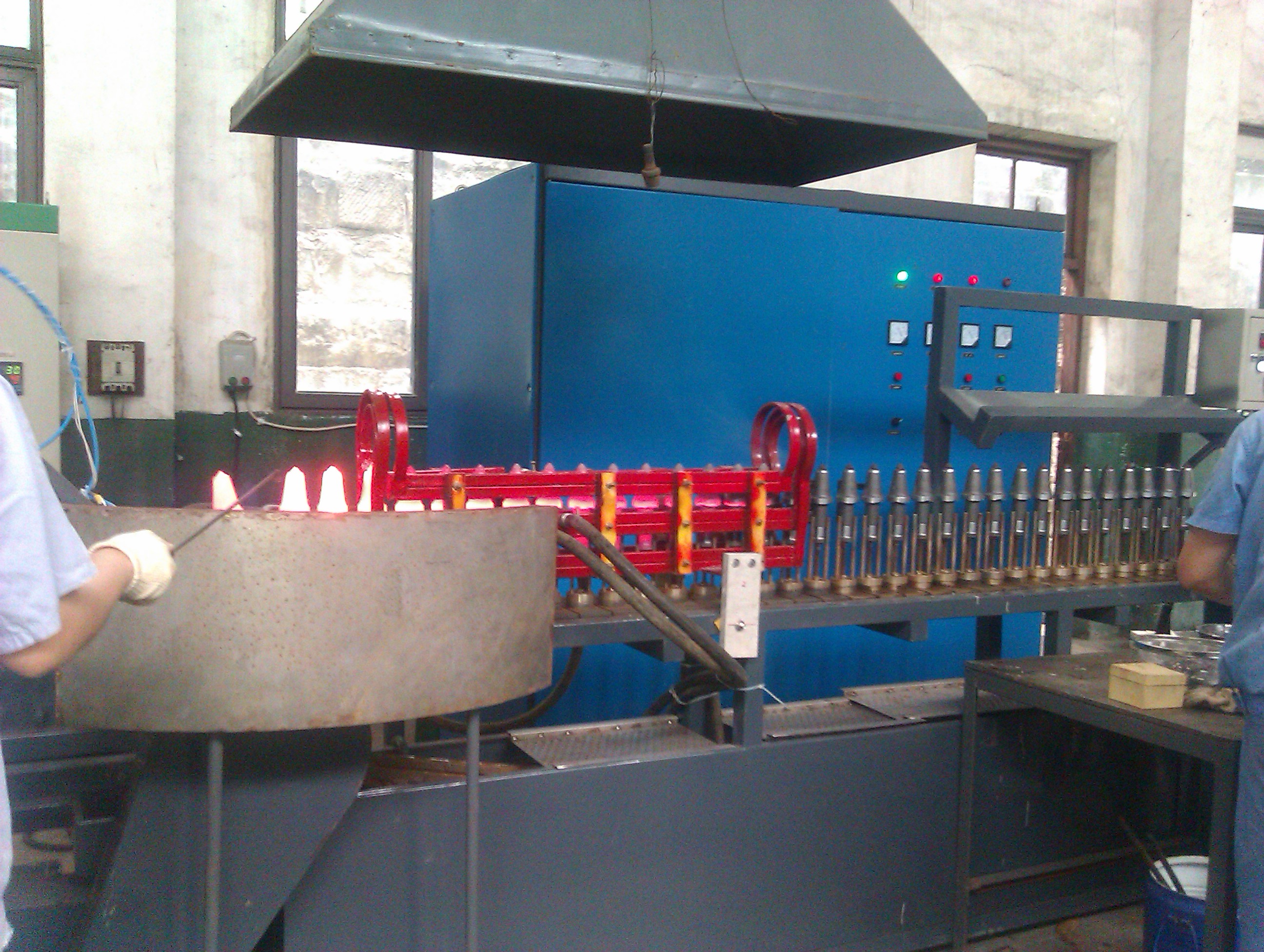

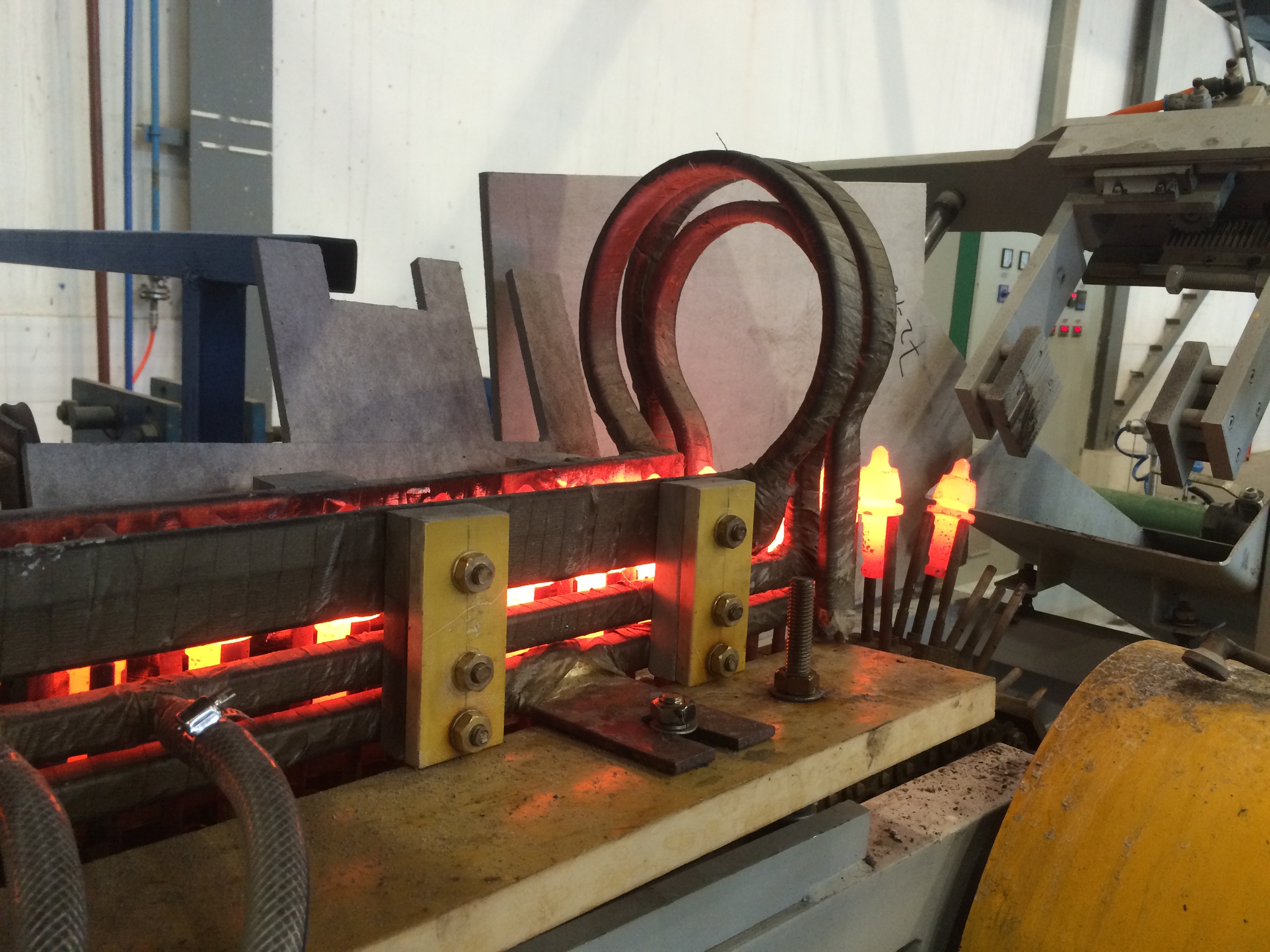

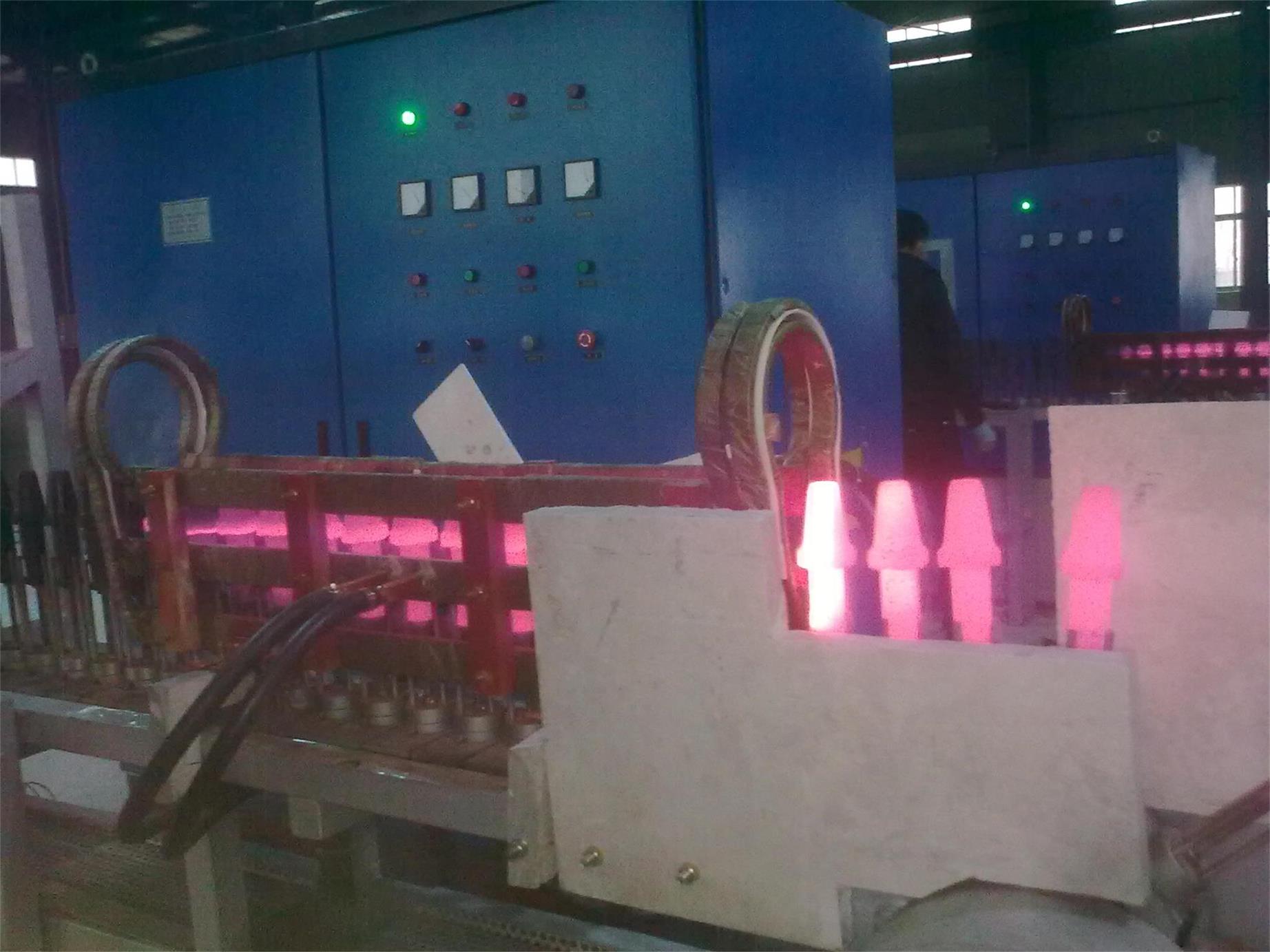

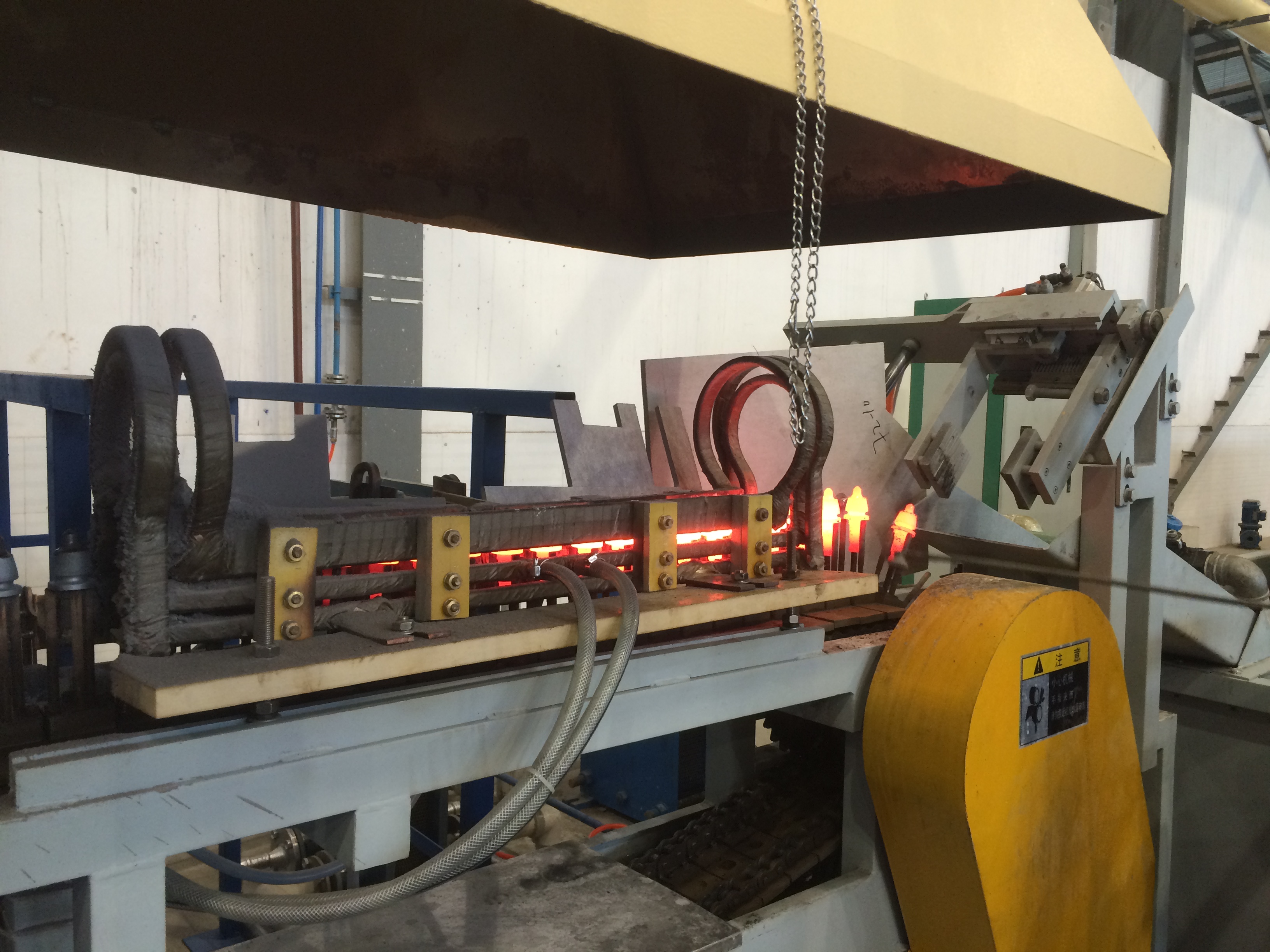

截齿钎焊

发表时间：2012-01-17 11:18:26    浏览次数：3433次

该电源系统由大功率IGBT功率模块组成静止式变频电源，采用具有高效率、高稳定性能的交直交变频方式，将工频电能转换成频率为10～50KHz超音频电能。三相380V电源经自动开关ZK、接触器1JC、至三相全控整流桥，滤波后经串联谐振逆变方式，将直流电压加至逆变器。高频变压器、感应器与高频电容器组成谐振回路，将高频电流送到感应器。

特点及功能

逆变器设计为全桥/半桥串联逆变器，控制部分在国外一些知名公司控制电路基础上，研制上成我厂自有特色的专用技术，具有：

1、 零压扫频启动；

2、 主电路逆变器件IGBT选用国外优秀品牌的元件；

3、具有高可靠、高抗干扰性、高一致性性能的集成电路设计控制系统，主控板装有CPLD控制系统模块化，结构最简单，性能最可靠、维护最方便。

4、完善的功能。反馈、截压、截流、过压、过流、水压等控制保护功能，保护采用快速器件完善可靠，大大减少了维修量；负载适应能力强，加热过程中，系统自动适应负载变化，保证最佳工作状况，空载、满载启动性能99.9％以上。低压启动，避免开机冲击电流，大大延长设备使用寿命。

5、全固态超音频电源电场强度及磁场强度均低于国家标准。改善了操作环境。
